PQSine aktív felharmonikus szűrő & teljesítmény optimalizáló

Általános információk

A PQSine sorozat egy aktív felharmonikus szűrőrendszer, melynek célja a felharmonikusok okozta hatások kiküszöbölése, következésképpen a költségek csökkentése.

A PQSine figyeli az aktuális jelalakot és kompenzálja a mért áram nemkívánatos elemeit, így terheléstől függetlenül, felharmonikus szint csökkentést végez. Ezáltal javítja a teljesítmény tényezőt és az energia átviteli rendszer hatékonyságát, miközben csökkenti a felharmonikus szennyezést a villamos hálózaton.

Jellemzők

  • Felharmonikus kompenzáció legfeljebb 50. harmonikusig (egyedileg választható)
  • Villogás kompenzáció
  • Ultra gyors meddőteljesítmény kompenzáció (induktív és kapacitív irányban egyaránt)
  • Terhelés kiegyenlítés az aszimmetrikus fázisok között, tehermentesítve a nulla vezetéket
  • Kompakt kivitel
  • Moduláris , szabadon bővíthető rendszer, melynek tartománya 60 A-tól 600 A-ig terjed
  • Hálózati rezonancia észlelése
  • Fejlett digitális vezérlés SDC (Selective Direct Control) algoritmussal
  • Ethernet és Ethercat rendszer összekapcsolása
  • Felhasználóbarát menürendszer
  • Nagy terhelhetőség és megbízhatóság
  • Nem érzékeny a hálózati viszonyokra
  • Egyszerű telepítés

Alkalmazások

  • Gyors áram felharmonikus és meddő teljesítmény kompenzálás
  • Adatközpontok, UPS rendszerek
  • Zöldenergia előállítás (pld: napelemek és szél turbinák)
  • Érzékeny eszközök gyártása (pld: szilícium lap gyártás, félvezető gyártás)
  • Ipari termelőgépek
  • Elektromos hegesztő rendszerek
  • Műanyagipari gépek (extruderek, fröccsöntő gépek)
  • Irodaházak és bevásárlóközpontok

Biztonsági funkciók

  • A legnagyobb biztonság és megbízhatóság érdekében:
  • Túlterhelés védelem
  • Belső rövidzár védelem
  • Túlmelegedés védelem
  • Túlfeszültség és alacsonyfeszültség védelem
  • Inverter híd védelem
  • Rezonancia védelem
  • Ventilátor hibajelzés

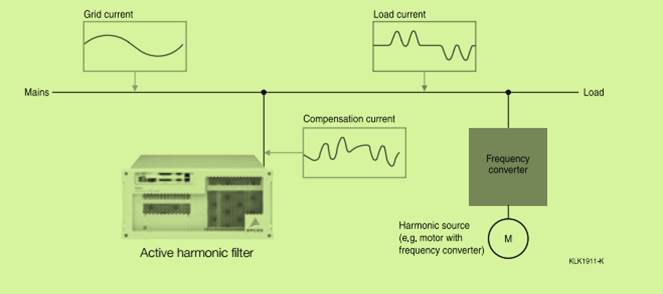

Aktív harmonikus szűrő működési elve

Aktív harmonikus szűrő működési elv

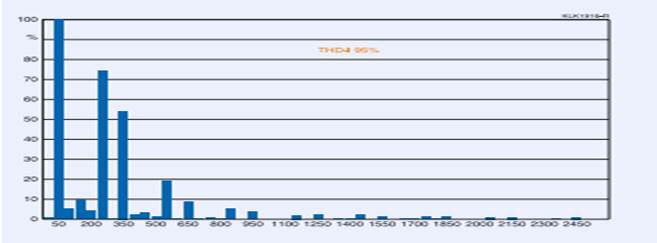

Áram torzítás AHF nélkül: 95%

Áram torzítás AHF esetén: < 5%

Műszaki adatok

Rendszer bemenet / fázisok száma 3-fázis / 3-vezetés; 3-fázis / 4-vezeték
Felharmonikus csökkentésének mértéke> 98%
Fázis kompenzációs áram 60 A120 A180 A240 A300 A
nullvezető kompenzáló áram1180 A360 A540 A720 A900 A
Bemeneti feszültség (min. / max.) 3P3W eszköz: 180 V … 528 V
3P4W eszköz: 180 V … 460 V
Interter technológia Három szintű NPC topológia, IGBT
Frekvencia 50/60 Hz ±3 Hz
Reakcióidő21 µs (azonnali terhelés-változás lekövetés)
Készenléti válaszidő < 300 µs (az állandósult állapot válaszideje a teljes egyensúlyi állapot kompenzációjához)
Váltó frekvencia 24 kHz
Szabályozási frekvencia 48 kHz
Felharmonikus szabélyzás 50-ik harmonikusig, választható
Teljesítménytényező javítás Teljesen induktív és kapacitív áram kompenzáció 0-100%-ig
Egység súlya 59 kg 3P3W, 60 kg 3P4W
Egység mérete 482 x 678 x 222 mm (w x d x h)
Áramváltó Táp vagy teher oldal választható, primer áram határ 100 A … 2500 A, szekunder áram 1 A
Túlterhelő áram150 A300 A450 A600 A750 A
@cf 2.5@cf 2.5@cf 2.5@cf 2.5@cf 2.5
Tipikus teljesítmény veszteség530 W1100 W1700 W2000 W2800 W
Szekrénybe szerelésFalFal)PadlóPadlóPadló
Súly, szekrénnyel együtt96 kg160 kg413 kg474 kg535 kg
Méret, szekrénnyel együtt504 x 290 x 979504 x 514 x 979600 x 805 x 2095600 x 805 x 2095600 x 805 x 2095
Légáramlási sebesség470 cfm940 cfm1410 cfm1880 cfm2350 cfm
InterfaceEthercat 100 Mbit/s, USB, active sensor bus, display bus
Környezeti hőmérséklet–10 … +40 °C teljes teljesítmény, +55 °C-ig romlás 2%/K
Védelmi besorolásIP20 modulokhoz és panelekhez, Az IP54 a padlóra szerelt panelekhez, kérésre rendelkezésre áll
Panel színRAL7035
Páratartalom95% nem lacsapódó
ÖnvédelemIgen
Túlmelegedés védelemIgen
Túlfeszültség és alacsony feszültség védelemIgen
Zajszint< 56 dB – től < 69 dB – ig (model és terhelési környezet függő)
MagasságMax. 4000 m (1% teljesítmény romlás minden 100 méteren, 1500 m és 4000 m között)
Szabványok / ajánlások a hálózatok vagy egységek harmonikusának határértékeit meghatározvaIEC 61000-2-2, IEC 61000-2-4, IEC 61000-3-2, IEC 61000-3-12, IEC 61000-3-3, EN 50160, TOR D2, IEEE 519-1992, G5/4 and D.A.CH.CZ
Tervezési szabványokEN 50178, EN 61439-1, EN 61439-2, EN 61000-6-2, EN 61000-6-4, EN 55011

Moduláris rendszer

300 A-ig egy szekrényben

A PQSine sorozat modern, moduláris kialakításának előnye, hogy felkészülhet a jövőbeli szűrőteljesítményre: minden szekrény akár 5 darab PQSine modul fogadására alkalmas

PQSine – 60 A összetevői

  • 1x 60 A PQSine modul
  • 1x SU Áramváltó szenzor egység
  • 1x Érintőképernyős LCD 7” vezérlő / megjelenítő egység

PQSine – 120 A összetevői

  • 2x 60 A PQSine modul
  • 1x SU Áramváltó szenzor egység
  • 1x Érintőképernyős LCD 7” vezérlő / megjelenítő egység 2x

PQSine – 180 A összetevői

  • 3x 60 A PQSine modul
  • 1x SU Áramváltó szenzor egység
  • 1x Érintőképernyős LCD 7” vezérlő / megjelenítő egység

PQSine – 240 A összetevői

  • 4x 60 A PQSine modul
  • 1x SU Áramváltó szenzor egység
  • 1x Érintőképernyős LCD 7” vezérlő / megjelenítő egység

PQSine – 300 A összetevői

  • 5x 60 A PQSine modul
  • 1x SU Áramváltó szenzor egység
  • 1x Érintőképernyős LCD 7” vezérlő / megjelenítő egység
